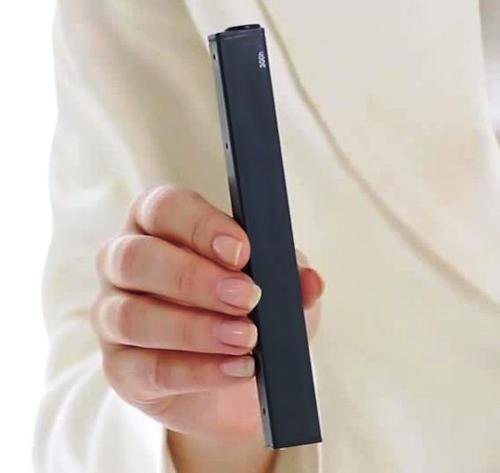

Диктофон, оснащенный 5 распределенными микрофонами для профессиональной записи звука в сложных акустических условиях. Сделан в плоском металлическом корпусе, защищенном от помех и механических воздействий. Запись ведется на встроенную память с последующей выгрузкой аудиофайлов на компьютер. Очень удобен и прост в работе — управление всего одним переключателем. Через USB-порт подключается к ПК для настройки, может использоваться как Flash-диск.
Скачать видеоролик [.mp4, 26 Мб]
Видеообзор цифрового диктофона "Edic-mini Tiny16 U49"
Отличительные особенности:
Всю жизнь нам приходится учиться: сначала в школе, потом в институте, и даже после этого нас ждут курсы повышения квалификации, семинары, тренинги. Да и на работе не обходится без собраний и конференций. И как в таком потоке информации не упустить чего-то важного? Казалось бы просто — использовать диктофон, и все проблемы решены. Но вот незадача — редко когда так везет, что мы оказываемся рядом с объектом записи, чаще нам достаются задние ряды, поэтому звук пишется со всеми посторонними шумами: перешептыванием соседей, собственным шумом микрофонов. Не носить же с собой постоянно горы техники, устанавливать микрофоны на столе лектора, тянуть кабель к своему месту… это просто физически не осуществимо. Неужели нет простого карманного решения? Есть!
Для преодоления подобных трудностей и был разработан диктофон Edic-mini Tiny16 U49 . Благодаря 5-ти распределенным микрофонам диктофон может записывать звук с определенного направления на расстоянии до 15 метров и значительно снизить шумовой фон самих микрофонов.

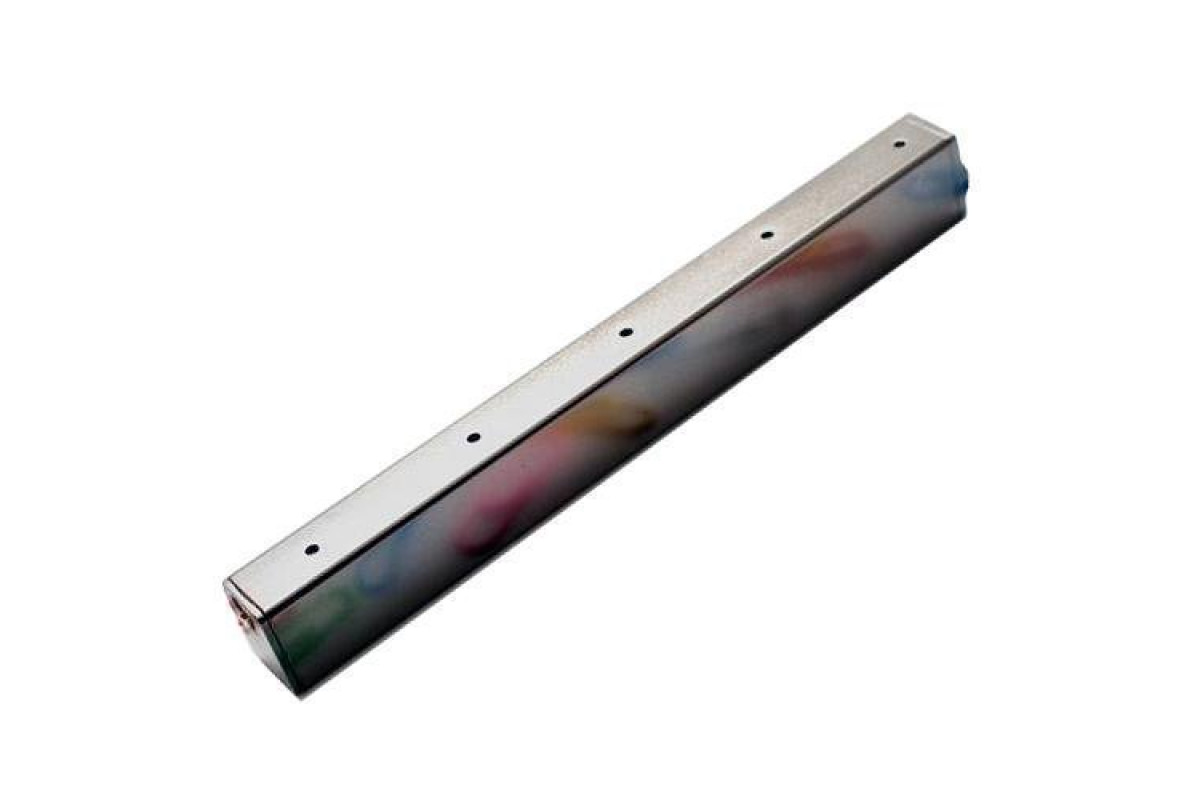

Цифровой диктофон "Edic-mini Tiny16 U49" оснащен 5 встроенными микрофонами
За счет чего это достигается? Если объект записи находится сбоку от направления действия микрофонов, то за счет получившейся разности фаз достижения звука каждого из микрофонов, сигнал "гасится". А в том случае, если объект записи находится прямо по направлению действия микрофонов — звуковые волны суммируются и сигнал усиливается.
Собственный микрофонный шум снижается по похожему принципу: звуковые волны шума не совпадают, а волны записываемого звука суммируются, поэтому шум "гасится", в то время как целевой звук наоборот усиливается. Снижение шума происходит по формуле: Аn = А1 /sqr(N), где N — количество микрофонов, А1 — шумовой фон одного микрофона, Аn — шумовой фон N микрофонов.

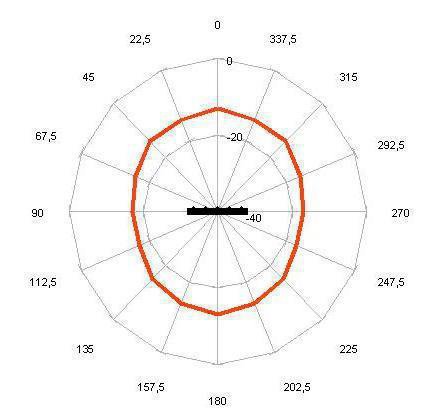

Зона охвата действия диктофона несколько напоминает овал
Измерения для диаграммы снимались, когда диктофон был помещен в открытый акустический бокс, чтобы исключить влияние отражения звука от стен помещения, на расстоянии 1,5 м от источника звука. 0 на диаграмме соответствует положению источника звука, когда он расположен по направлению записи микрофонов (перпендикулярно ребру с микрофонами), 90 — перпендикулярно направлению записи (параллельно торцу диктофона) и т.д. На осях диаграммы отмечено значение, соответствующее амплитуде сигнала, записанного от источника звука в данном положении.
Глядя на схему, мы можем понять, что лучше всего звук пишется по направлению диктофона и хуже по бокам.
Из всего вышесказанного, можно сделать вывод, что Edic-mini Tiny16 U49 поможет вам записать именно то, что нужно, не захватив при этом лишнего.
Тестовые записи диктофона, сделанные при заводских настройках:
Скачать аудиозапись .wav [ 300 Кб]С расстояния 1 метр
Скачать аудиозапись .wav [ 300 Кб]С расстояния 3 метра
Скачать аудиозапись .wav [ 300 Кб]С расстояния 5 метров
Профессиональные возможности Edic-mini Tiny16
Теперь цифровые записи, сделанные на диктофонах Edic-mini, защищены от подделки специально разработанной для этого системой маркеров
Это незаметные для пользователя опознавательные знаки, которые проходят через всю запись и позволяют определить целостность записанной речевой информации. С помощью этих знаков можно выяснить: модель диктофона, на котором была сделана запись, его серийный номер, дату и время начала записи, а также была ли предпринята попытка ее модификации.
Данная система маркеров более надежна по сравнению с предыдущей. Основное отличие в том, что теперь по этим маркерам целостность записи можно проверить не только RecManager-ом, но и с помощью специальной программы, которая используется в органах МВД для определения подлинности предоставляемых им цифровых записей. Если запись была изменена, диктофон уже не определит ее как подлинную.

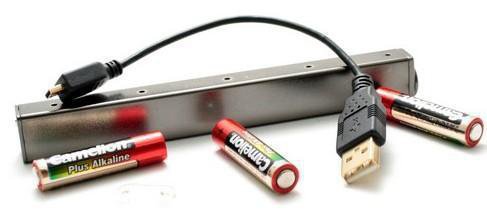

Цифровой диктофон "Edic-mini Tiny16 U49" комплектуется USB-кабелем
Это важный шаг для более широкого применения цифровой записи в качестве доказательства в суде, который дает возможность использовать диктофон как неподкупного свидетеля, который точно и объективно зафиксирует на электронный носитель все разговоры и звуки в радиусе до 15 метров, сохранит их на любое время и никогда не изменит показания в суде (в отличие от некоторых людей).
16-разрядный аудиокодек
Основное отличие диктофонов Edic-mini Tiny 16 U49 от предыдущей серии Tiny состоит в использовании 16-разрядного аудиокодека, что позволило существенно улучшить качество записи. За счет использования нового алгоритма оцифровки звука удалось снизить цифровой шум. Таким образом, исчезли помехи, искажающие звук человеческой речи.
Автоматическая регулировка усиления (АРУ)
В Edic-mini Tiny 16 предусмотрена возможность управления уровнем записи звука. Громкие звуки можно без искажений сделать тише, а тихие — наоборот усилить. При этом такую коррекцию можно производить как вручную (при помощи соответствующих установок в программном обеспечении), так и автоматически. Предусмотрены 5 типов АРУ для записи:
в небольшом тихом помещении;
в небольшом шумном помещении;
в большом тихом помещении;
в большом шумном помещении;
на улице.
Режимы записи
С помощью диктофонов Edic-mini Tiny 16 можно вести как линейную, так и кольцевую запись. В режиме линейной записи количество и длительность сообщений ограничены объемом свободной памяти. Кольцевой способ позволяет не останавливать запись. Когда в диктофоне заканчивается свободная память, диктофон просто начинает замещать старые данные новыми. Таким образом, в памяти всегда содержатся самые свежие записи.
Защита информации
Для защиты информации в диктофонах Edic-mini Tiny 16 можно установить пароль, запрещающий другому пользователю доступ к содержимому и настройкам диктофона. Каждая запись, сделанная диктофонами Edic-mini Tiny 16, имеет метку времени и даты начала записи, снабжается "цифровой подписью", которая позволяет определить, на каком именно диктофоне производилась запись и производилась ли модификация записанного файла.
Запись по таймеру
Запись диктофонами Edic-mini Tiny 16 может производиться автоматически. Для этого в диктофоне предусмотрены 2 таймера: ежедневный (задается время начала и конца записи) и однократный (задается дата-время начала и дата-время окончания записи).

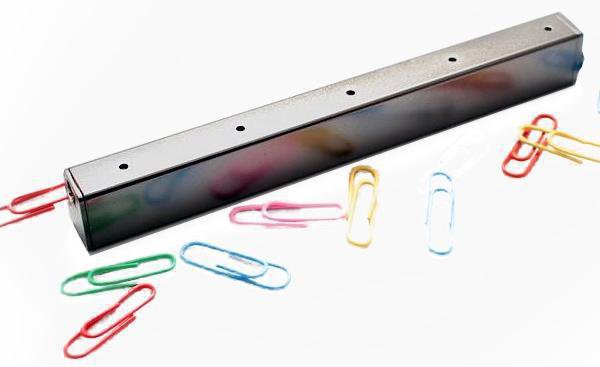

Цифровой диктофон "Edic-mini Tiny16 U49" имеет компактные размеры
Активация голосом
Диктофоны Edic-mini Tiny 16 оснащены системой голосовой активации (VAS — voice activation system), позволяющей снизить расход памяти и тем самым увеличить реальное время записи, а также потребление энергии от источника питания. При выгрузке записей в ПК длительность пауз может восстанавливаться (в виде тишины) либо пропускаться, в зависимости от сделанных установок.
Flash-диск
Диктофоны Edic-mini Tiny 16 могут работать в режиме flash-диска, что позволяет использовать их для хранения и переноса любых данных. Возможно одновременное использование диктофона как для записи сообщений, так и в качестве flash-диска.
Управление
Управление диктофонами Edic-mini Tiny 16 очень простое. Оно осуществляется одной кнопкой или переключателем, в зависимости от модели. Индикация режимов работы диктофона осуществляется при помощи светодиода.

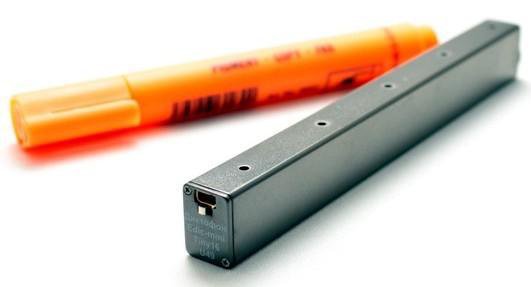

Управление цифровым диктофон "Edic-mini Tiny16 U49" осуществляется одним переключателем
Подключение к ПК
Кабелем, входящим в комплект поставки, диктофоны Edic-mini Tiny 16 подключаются к USB порту компьютера. Прилагаемое программное обеспечение, работающее под управлением операционных систем Windows 98/2000/ХР/32 разрядной ОС Windows Vista, позволяет сохранять записанные сообщения в виде стандартных звуковых файлов, программировать различные параметры диктофона, использовать диктофон как flash-диск. Предусмотрена возможность обновления встроенной программы (прошивки) диктофона через USB интерфейс.
Подключение внешнего микрофона
Диктофон имеет возможность работы с выносным микрофоном, который позволяет улучшить качество записи при размещении самого диктофона в акустически закрытом месте.
Технические характеристики:
Габаритные размеры
143 x 13 x 18 мм Вес
24 г (без элементов питания) Материал корпуса металл Цвет корпуса мокрый асфальт Источник записи 5 встроенных микрофонов;
возможно подключение выносного микрофона
Воспроизведение записей через ПК Подключение к ПК USB 1.1 (до 0,7 Мбайт/сек) Индикатор работы светодиод Управление
переключатель Частотные характеристики
чувствительность встроенных микрофонов: до 16 метров;
чувствительность выносных микрофонов до 15 м;
отношение сигнал/шум: 80 дБ;
полоса пропускания при записи 100-10000 Гц.
Аудиокодек 16-разрядный Режим записи
моно Формат аудиофайла wav Способы сжатия
без сжатия;
u-Law;
ADPCM 4-битный;
ADPCM 2-битный
Частота дискретизации 5.5 кГц;
6.6 кГц;
8 кГц;
10 кГц;
13.3 кГц;
20 кГц;
Встроенное усиление от -1 до +40 дБ Температура эксплуатации
от 0 до +40 °С Дополнительные функции
универсальность питания – аккумуляторы или батарейки ААА;
встроенная система АРУ
система голосовой активации VAS;
защита записи паролем;
таймер: ежедневный и однократный;
возможность использования в качестве flash-диска;
линейная или кольцевая запись;
система цифровых маркеров (для определения несанкционированного редактирования записи)
Носитель информации встроенная flash-память Объем памяти в часах
300h (при частоте дискретизации 8 кГц и сжатии в 2-битном ADPCM) Источник питания батарея или аккумулятор ААА Время работы
в режиме записи (частота дискретизации: 8 кГц, без сжатия): до 110 часов;
в режиме записи с VAS при акустическом сигнале ниже порогового: до 13 дней;
в дежурном режиме: до 9 месяцев

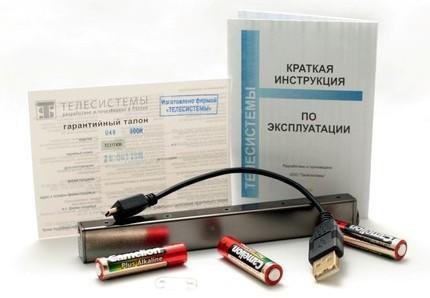

Комплект поставки: диктофон "Edic-mini Tiny16 U49";
USB-кабель для подключения к ПК;
батарейка ААA, 3 шт.;
краткая инструкция по эксплуатации;
гарантийный талон;
упаковочная коробка;
приспособление для откручивания крышки.
Скачать краткую инструкцию по эксплуатации для модели Edic-mini Tiny U49 .pdf [920 Кб]
